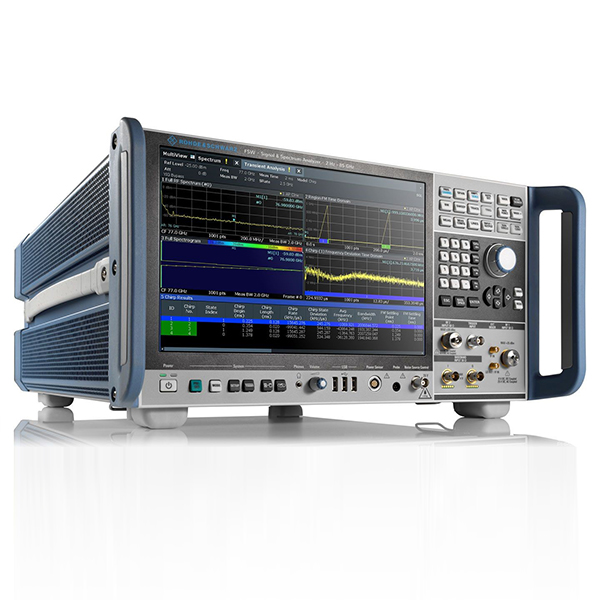

FSW系列-R&S®FSW 多功能信号分析仪 相位噪声测量

主要特点

► 频率范围介于10MHz至8 GHz或26.5GHz

► 低相位噪声，在10 kHz偏置时为–140 dBc（1 Hz）， 在100 kHz偏置时为–143 dBc（1 GHz载波）

► 60 dBc无杂散动态范围，2 GHz内部分析带宽

► 最高8.3 GHz内部分析带宽

► 800 MHz实时分析带宽，每秒240万次FFT运算，0.46 µs 截获概率（POI），500 MHz I/Q数据流接口

► 新型扁平化Windows 10设计和多点触控手势支持

► 可并行运行和显示多个测量应用，包括最新的5G信号，802.11ax/802.11be，窄带物联网和UWB等等。

无与伦比的相位噪声-适用于测量雷达和通信应用中的振荡器

R&S®FSW分析仪具有适合相位噪声测量的出色射频性能， 振荡器、合成器和发射系统开发人员可以从中广泛受益。

在10 kHz载波偏置条件下，R&S®FSW的相位噪声典型值 在1 GHz载波时为–140 dBc（1 Hz），在10 GHz载波时 为–131 dBc（1 Hz），此外还具有出色的迫近相位噪声， 在100 Hz载波偏置条件下典型值为–114 dBc（1 Hz）。 R&S®FSW的相位噪声比其他高端分析仪降低了10 dB以上， 具体视频率和偏置范围而定。



分析5G信号

R&S®FSW-K144和R&S®FSW-K145选件涵盖下行链路和上行链路中的3GPP 5G NR带内测量。选件可分析每个信号子帧并提供广泛的测量结果，包括不同信道和信号的误差矢量幅度（EVM）、频率和功率。

R&S®FSW-K144的可选内部分析带宽高达8.3 GHz，能够捕获下行链路信号的完整带宽，并评估整体系统。高性能数字化仪可实现较低的固有误差矢量幅度（EVM），提供全新的设计见解。另一优点在于带宽选件是R&S®FSW的内部选件。这减小了测试装置的尺寸和组件之间的线缆数量，并提升了测量精度。R&S®FSW- K144和R&S®FSW- K145支持从5 MHz至400 MHz的所有指定的5G信号带宽，其中包含多个参数集、带宽分片以及从QPSK到256QAM的不同调制格式。



无线连接：WLAN802.11ax/be

WLAN 802.11be等新型WLAN标准旨在显著提高数据率。 为实现更高的吞吐量，WLAN802.11be增添了多种新功能， 包括高达320 MHz的信道带宽。WLAN 802.11be标准扩展 了WLAN 802.11ax标准，旨在提升系统容量，尤其是针对 因WLAN设备过多而导致干扰受限的应用情形。

R&S®FSW 信号与频谱分析仪性能出色，在使用R&S®FSW-K91AX和 R&S®FSW-K91BE选件进行被测设备特性测量时可精确执行必要的信号分析。配备R&S®FSW-B320选件时，针对 320 MHz带宽和4096QAM调制，残余EVM低至–50 dB。





超宽带（UWB）WLAN802.15.4/4z

超宽带（UWB）标准具有悠久的开发历史，旨在实现更简单的近场通信。2020年业界开发出最新的WLAN 802.15.4z 标准，UWB标准在汽车电子、医疗保健和行业市场等 应用中逐渐变得愈加常见。除了通信之外，定位功能 也变得更加重要。这需要非常准确的码片时钟和码片频率。

R&S®FSW-K149选件结合R&S®FSW-B1200或 R&S®FSW-B2001带宽扩展选件，能够在1.355 GHz信道中 精确分析UWB号和进行功率谱密度（PSD）测量。
